加装点烟器详细接线图，点烟器正极负极接法

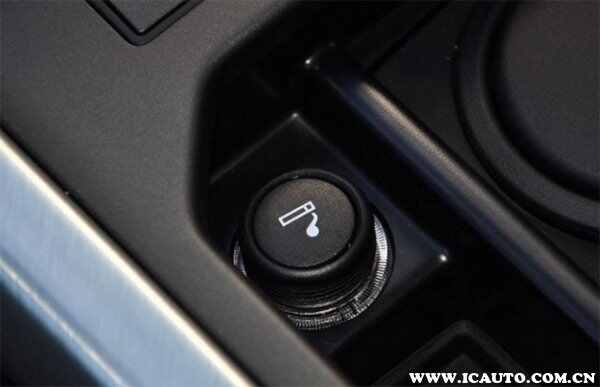

如果车上没有点烟器，需要加装一个点烟器，才可以使用点烟器点烟或者连接车载充电器。以下是加装点烟器详细接线图，可以根据需要使用，在加装的时候需要注意点烟器正极负极接法，否则有可能不能正常使用。

点烟器的加装方法步骤

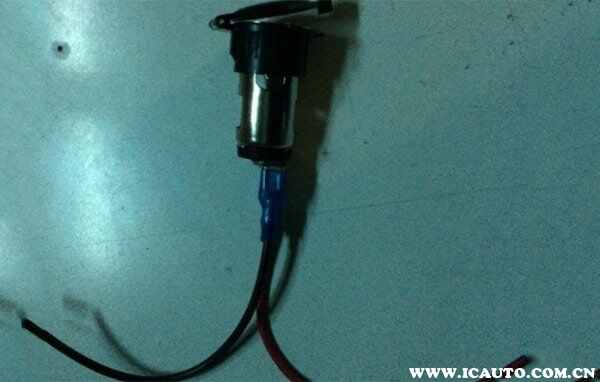

1、需要购买一个符合车辆的点烟器，注意点烟器的电压、电流、功率的大小，还有点烟器连接的导线可以长一些。点烟器购买回来后，红色端的导线是代表正极，黑色端的导线是代表负极。

2、需要在预留点烟器的圆孔处，把点烟器安装进去，从后面把正负极的导线拿出来。正极连接到点火开关线（点火开关有两根电源线，一根是一直有电的电源线，另一根是打开汽车钥匙才有电，需要连接到这根导线上），负极可以直接搭铁在车身上就可以了。

3、正负极连接完成后，需要把正极的导线中间剪断，把正极两端的导线连接到方向盘下面的保险盒里面。需要在里面找到一个空的保险位置，把两端大的导线连接上去，再插入合适的保险丝。

4、完成后需要把正负极的导线全部隐藏好，就可以使用安装好的点烟器了。如果有万用表，可以使用万用表进行检测电流、电压等数据是否正常。
